مجموعة ضخمة من كورسات الفوتوشوب والاليسترتور بروابط تورنت .

بسم الله الرحمن الرحيم

نقدم لكم اليوم مجموعة من كورسات تعلم تصميمات برنامج الفوتوشوب وبرنامج الاليسترتور

الكورسات مقدمة من موقع ليندا lynda

1- كورس تعلم مبادئ و  تصميمات الفوتوشوب للمبتدئين برابط تورنت

لتحميل ملف التورنت من هنا

2- كورس تصميمات ومبادئ الاليستريتور

لتحميل ملف التورنت من هنا

3- كورس تصميمات الفوتوشوب من موقع lynda  برابط تورنت

لتحميل كورس تصميمات الفوتوشوب من موقع ليندا برابط تورنت اضغط هنا

4- كورس تصميمات برنامج الاليستريتور  برابط تورنت

لتحميل كورس تصميمات برنامج الاليستراتور اضغطا هنا .

انتظروا المزيد من موقعنا بكل ما يفيد المهندس والمصمم والمبرمج .

Unknown

الأربعاء، 2 ديسمبر 2015

أكمل القراءة

افضل كتاب لتعلم الماتلاب للمهندسين Mat Lab for Engineering

بسم الله الرحمن الرحيم

نقدم لكم اليوم كتاب لتعلم برنامج الماتلاب ,يعتبر الكتاب مرجع لكل اوامر وتقسيمات البرنامج العظيم MATLAB .يقوم البرنامج بعمل كل الحسابات الهندسية لاي مهندس سواء كانت حسابات كهربية او في مجال الالكترونيات , فيعتبر البرنامج اقوي برنامج للتعاملات مع الحسابات والقياسات .

يستخدم الماتلاب في فيالتمثيل الكهربي للدوائر الالكترونية والكهربية.

يمكنك تعلم الماتلاب وواستخدامه في حياتك العملية من خلال الكتاب وسنوافيكم قريبا بكورس عربي  مخصص في برناج الماتلاب وتطبيقاته الهندسية .

للتحميل الكتاب من هنا .

Unknown

الثلاثاء، 1 ديسمبر 2015

أكمل القراءة

أشهر 5 أسئلة فى الانترفيو بإجابتها

 كل الشباب حديثى التخرج دلوقتى اكتر عقبة ممكن تقابلهم بعد تخرجهم فى رحلة البحث عن وظيفة هي المقابلة الشخصية ( الأنترفيو ) –
دلوقتى هنتكلم عامة عن تصنيف الأسئلة الى ممكن تتسئل ليك
– الأسئلة المفتوحة وده سؤال بيبقى ليه اكتر من هدف ( تقييمك فى اللغة – تركيزك – لغة التواصل )
– الأسئلة الفنية ودايما بتبقى فى تخصصك ومهارتك الى هتسخدمها فى الشغل

• Tell me about yourself

من أشهر الأسئله المفتوحه واللي بيبتدي بيها كل المقابلات هو سؤال قدم نفسك ببساطه شديده الInterviewer  في اجابة السؤال ده بيقيم اللغه عندك ومهارة التواصل ، من اشهر الاخطاء في اجابة السؤال ده انك متبقاش محدد وتتكلم كلام كتير اوي .الاجابه النموذجيه انك هتعرف نفسك “اسمك ، سنك ، مؤهلك ، بتشتغل ايه حاليا وفين ومن وقت اد ايه ” ,وتختم الكلام بانك مبسوط انك بتعمل الانترفيو ده وبتتمني تبقي واحد من فريق عملهم.

• What are your weakness and Strength points
• تاني سؤال بيتكرر كتير انك تتسأل في نقاط الضعف والقوة فى شخصيتك ؟

الinterviewer  في السؤال ده بيشوف ايه تقييمك لشخصيتك وشايف نفسك ازاي ، عارف ايه نقطة ضعفك وبتطور من نفسك ولا لأ؟ وعارف ايه بيميزك ولا لأ؟

مينفعش تبقي مقدم علي وظيفة sales  وتقول ان نقطه ضعفك انك بتخاف تتكلم ادام جمهور لأن نقطة ضعفك مينفعش تبقي بتتعارض مع متطلبات الوظيفه اللي بتقدم عليها

من أحسن الاجابات للسؤال ده انك تقول نقطه ضعفك وانك ازاي بتحاول تتغلب عليها ، ممكن الinterviewer يقولك ايه كمان !! قولي نقطه ضعف تانيه وهنا بيكون بيضغط عليك عشان يقيم رد فعلك ويشوف انت حافظ ولا فعلا فاهم

اعرف 3 عيوب في شخصيتك ميكونوش هيأثروا علي الوظيفه وشوف ليهم خطة حل

شوف ايه بيميزك وابعد عن الكلام المحفوظ انك Hard worker  وبتنسي نفسك في الشغل

• Why we should hire you

ليه نختارك ؟

هنا بيبان مدي فهمك لمهام الوظيفه اللي بتقدم ليها ، عارف بالظبط ايه المطلوب منك وعارف هتقدر تقدمه ولا لأ، لازم تكون قاري مهام الوظيفه ومتطلباتها كويس جدا عشان تقدر تجاوب علي السؤال ده وبتلخص فيه خبراتك السابقه طبعا
وطبعا مهاراتك سواء اللغوية او استخدام الكمبيوتر او مهارات العرض الى انت مميز فيها جداً وهتقدر تستخدمها فى الوظيفة الى انت مقدم فيها

• Describe yourself with one word

اهم حاجه هنا يكون ردك سريع وبثقه وتقول صفه ايجابيه طبعا وتكون بتميزك عن منافسين كتير ليك ومقدمين زيك فى الوظيفة.

• What is the biggest challenge you’ve ever had to overcome

حديثى التخرج ممكن يتكلموا عن مشروع التخرج ، وازاي كان تحدي كبير بالنسة لهم  فى انهم يشتغلوا تحت ضغط زي ده ، وانك كنت قائد الفريق وتم تسليم المشروع في الميعاد ، وده كان تحدي لأنك أول مره تبقي في ضغط بالشكل ده وتسليم في وقت قريب .

حاجة اخيرة ومهمة جداً
لازم تقرأ كويس عن الشركة او المؤسسة الى انت رايح تعمل فيها انترفيو
( تاريخ تأسيسها – فروعها – نشاطها – ايه الى بتقدمه – عملائها )

Unknown

أكمل القراءة

تجميل برنامج Office 2016 تورنت, كورسات لخمس برامج في الاوفيس 2016 على موقع Udemy

بسم الله الرحمن الرحيم

هيوفر علي حوالي 1000 دولار في الاوفيس 2016

اولا برنامج Office 2016 سعره بيبدأ من والي 122 دولار و اعلى

حاجة ب300 و شوية حسب الاصدار


دا لينك تحميل اعلى اصدار في الاوفيس 2016 من التورينت

http://techno-courses.site88.net/do.php…

برنامج Office 2016

تاني حاجة بقى مجموعة كورسات لخمس برامج في الاوفيس

2016 على موقع Udemy كل كورس بحوالي 149 دولار

-كورس Microsoft Office Word ب 149 $

https://www.udemy.com/microsoft-word-2016/…

-كورس Microsoft Office PowerPoint ب 149$

https://www.udemy.com/microsoft-powerpoint-2016/…


-كورس Microsoft Office Excel ب 149$

https://www.udemy.com/microsoft-excel-2016/?

couponCode=CODE7

- كورس Microsoft Office Access ب 149$

https://www.udemy.com/microsoft-access-2016/…

-كورس Microsoft Office Outlook ب 149$

https://www.udemy.com/microsoft-outlook-2016/…

اشترك في الكورسات دي علطول عشان الكوبون ممن يخلص في

اي وقت

كورسات لخمس برامج في الاوفيس

2016 على موقع Udemy

الكوبون موجود في اللينك بتاع كل كورس يعني اول ما تدوس على

اللينك هيفتحلك موقع يوديمي و تلاقي مكتوب سعر الكورس و

جنبه مكتوب Free

Unknown

أكمل القراءة

برنامج لتفعيل اي نسخة ويندوز xp-7-8-8.1

xp-7-8-8.1) تفعيل اي نسخة ويندوز

السلام عليكم و رحمة الله و بركاته

شرحنا اليوم عن كيفية تفعيل اي نسخة ويندوز

هذه الطريقة مضمونة 100% عن طريق برنامج اسمه

KMS

البرنامج يقوم بالتالي:

1-معرفة نسخة الويندوز الخاصة بك.

2-يسألك هل تريد تفعيل الويندوز (اضغط علي 1 ثم انتر)

3-يقوم بعملية التفعيل تلقائيا

يمكنك تحميل البرنامج من هنا .

Unknown

الاثنين، 30 نوفمبر 2015

أكمل القراءة

اقوي مجموعة من الخطوط العربية لبرنامج الفوتوشوب photoshop

بسم الله الرحمن الرحيم

نقدم لكم اليوم اقوي مجموعة من الخطوط العربية المستحدمة في برنامج فوتوشوب

1- الخط  العربي المميز ابهار :

     الخط  العربي المميز ابهار

يمكنك تحميل الخط العربي المميز من هنا .
2- الخط العربي المميز اسفهان :

         الخط العربي المميز اسفهان

يمكنك تحميل الخط العربي المميز من هنا
3- الخط العربي المميز ترهال :

الخط العربي المميز ترهال

 يمكنك تحميل الخط العربي المميز من  هنا

يمكنك الاستفاده اكتر من خلال متابعة صفحتنا علي الفيس بوك .

Unknown

أكمل القراءة

جدول مواصفات بارات النحاس في تصميم اللوحات الكهربية

بسم الله الرحمن الرحيم

نقدم لكم اليوم كتاب خاص بمواصفات الخاصة بتصاميم بارات النحاس بناءا علي التيار الكهربي المار باللوحة الكهربية .

جدول مواصفات بارات النحاس في تصميم اللوحات الكهربية

جدول مواصفات بارات النحاس في تصميم اللوحات الكهربية

يمكنكم تحميل الكتاب من هنا

الكتاب مفيد جدا لاي مهندس كهربي قادم علي تصميم الكابلات النحاسية او البارات النحاسية في اللوحة الكهربية سواء كانت توزيع كهربي او ATS او خاصة بالالواح ال power factor .

يعتبر مرجع بسيط جدا لكل المهندسين التنفيذيين في عمليات التصميم الهندسي والكهربي .

جدول مواصفات بارات النحاس في تصميم اللوحات الكهربية

يمكنكم متابعتنا من خلال المدونة وستجدون كل ما هو مفيد وجديد في مجال التصميمات الكهربية .

Unknown

أكمل القراءة

ازاى تحدد سعرك فى السوق ,مرتبك يعني ؟؟

ازاى تحدد سعرك فى السوق ؟

باختصار .. سعرك يعني مرتبك .. قيمتك .. حجمك .. لو سعرك قل .. قمتك تقل .. بالتالي مرتبك يقل .. و علشان كده لازم تكون عارف ازاي تحدد سعرك بظبط في سوق العمل ... و هي دي المشكلة اللي اغلب الناس بتقع فيها لما يتسألوا اكتر سؤال مرعب في الانترفيو او مقابلة العمل و هو سؤال : تحب مرتبك يبقى كام ؟
و جاوبت بمرتب عالي ممكن توصل فكرة انك مدي نفسك قيمة اعلى من قيمتك الحقيقية ده غير طبعا ان ممكن يكون فيه متقدمين لنفس الشغلانة بس طلبوا مرتب اقل .. و ده يخليك تبعد عن قايمة المرشحين للوظيفة و تروح عليك
او تطلب مرتب صغير و ساعتها توصل فكرة انك بتقلل من شغلك و بتقلل من مهاراتك فالبتالي صاحب الشغل يخاف يوظفك و تروح برضو عليك الوظيفة
و علشان متقعش في فخ السؤال ده و تحدد سعرك صح سواء لمرتب الوظيفة او سعر خدمة بتقدمها عن طريق العمل الحر او الفريلانسج .. لازم تطبق الطرق دي
دور اونلاين
في مواقع كتير موجودة اونلاين تقدر تحدد من خلالها مرتبك مفروض يكون كام .. حيث ان المواقع دي بيكون فيها كل الوظايف اللي ممكن تتخيلها و محدد لكل وظيفة السعر المفترض للمرتب مهما كان درجتك في الوظيفة .. و دول بعض المواقع اللي بتقدملك الخدمة دي ببلاش Salary.com
Payscale.com
gllassdoor.com/
حدد حجم خبرتك
بعد معرفة متوسط المرتبات من المواقع المذكورة فوق دي .. جه دورك دلوقتي في انك تحدد اذ كنت هتزود الرقم اللي انت طلعته ده ولا هتنقصه .. و اجابة السؤال ده بتعتمد من الاساس على حجم خبرتك .. و مقياس مهاراتك المختلفة .. لو انت حجم خبرتك قليل لازم تقلل من المرتب لحد اللي يناسب قدراتك .. و طبعا كل ما تزيد خبرتك كل ما المرتب مفروض يزيد بنسبة معينة
خليك مرن

لو انت واحد بتدور على شغل جديد .. متحاولش تتمسك بمرتب معين .. العناد في سعر معين ممكن يخلي صاحب الشغل يتغاضي عن انه يوظفك بغض النظر عن اي مميزات فيك .. و الحل هنا انك ممكن تتفق صاحب الشغل على مرتب معين في مقابل انك هتديلوا مهام شغل زيادة عن مهامك الرئيسية .. و ده طبعا بيديك افضلية عن المتقدمين للوظيفة بنسبة كبيرة جدا
اعرف حجم الشركة كويس
من اهم الحاجات اللي تحدد بيها مرتبك هو قدرة الشركة دي اصلا على دفعك مرتبك ده ولا لأ .. انت ممكن بعد حساب خبرتك و مهاراتك و معرفة متوسط مرتبك المفترض .. تلاقي ان المرتب ده يعتبر رقم عالي جدا بالنسبة للشركة اللي انت بتقدم فيها .. و ان لو حتى انت فيك مميزات و قدرات تخليك المرشح الاول للوظيفة .. هتخلي الشركة ترفضك لمجرد عدم قدرتها على دفع مرتبك شهريا .. فخلي بالك من النقطة دي كويس
اسأل ذوي الخبرة في المجال
من افضل و انجح الطرق في تحديد سعر قيمة المرتب هي سؤال اصحاب الخبرة في المجال المراد العمل فيه .. حيث انهم بيبقى ليهم دراية بمتوسط المرتبات الفعلية في السوق .. و بسؤالك ليهم عن قيمة مرتبك المفترضة هما هيكونوا اكتر ناس تفيدك في الموضوع ده
سر الموضوع ده كله في حاجة واحدة و هي "اللي يسأل ميتوهش".. دور دايما و اعرف اكتر .. جمع قاعدة بيانات بمتوسط الاسعار .. اسأل الخبراء .. جرب الشركة دي و الشركة دي .. اسأل موظفين الشركة نفسها .. كل الحاجات دي لو طبقتها صح .. و جه اليوم اللي تتسأل فيه " تحب مرتبك يبقى كام ؟ " .. هتكون بتجاوب و انت متأكد 100% ان المرتب اللي بتطلبه فعلا يعبر عن قيمتك الحقيقة في السوق


تابعونا عشان تستفيد اكتر بكل ما هو جديدي ومفيد للمهندس المجتهد .

Unknown

الثلاثاء، 24 نوفمبر 2015

أكمل القراءة

أيهما تختار في تصميمات دوائر البوابات المنطقية ( logic circuit design ) CMOS IC’S Or TTL IC’S

أيهما تختار في تصميمات دوائر البوابات المنطقية ( logic circuit design )

CMOS IC’S Or TTL IC’S
علشان تعرف تختار من العائلات الخاصة بـ logic gates لازم نعرف خصائص كل
عائلة :
أولا : خصائص الـ " CMOS Logic IC " :
1- مجال واسع في قيمة جهد التغذية
2- بيستهلك طاقة أقل تصل 10nw لكل بوابة
3- قيمة تأخير الانتشار ( propagation delay ) أو الاتساع 25 ~ 50 ns
4- ممانعة عالية للتداخل و الشوشرة
5- ممانعة دخل عالية جدا لاعتمادها على Mosfet
6- قيمة الواحد المنطقي ( 2\3 vdd --> vdd )
و الصفر المنطقي ( 0 ~ 1\4 vdd ) حيث vdd هو قيمة تغذية الـ IC
7- تكلفة CMOS IC غالبا بتكون أعلي من TTL IC
8- الـ CMOS IC عرضة للتلف أكتر من الـ TTL IC بسبب Electro Static Discharge اللي موجود في CMOS IC
ثانيا : خصائص الـ " TTL Logic IC " :
1- استهلاك طاقة عالي يصل 10mw لكل بوابة
2- قيمة تأخير الانتشار 10ns ( تعتبر أسرع من CMOS )
3- قيمة التغذية ثابتة عند 5 فولت و ماينفعش تزيد عن 5.25 فولت
4- قيمة الواحد المنطقي ( 2v ~ vcc ) و الصفر المنطقي ( 0 ~ 0.8v )

شارك معانا وهتعرف كل ما هو مفيد وجديد لمهندس الاتصالات

Unknown

الاثنين، 23 نوفمبر 2015

أكمل القراءة

ما هو موقع التواصل الإجتماعي LinkedIn ؟

ما هو موقع التواصل الإجتماعي LinkedIn ؟

يعد موقع LinkedIn من أهم وأكبر شبكة تواصل على المستوى المهني وحيث يضم أكثر من 120 مليون مستخدم من جميع أنحاء العالم، أهميته تكمن في أنه يجعلك متصل دائماً مع كل من تعرفهم حتى تتبادل معهم المعرفة والأفكار والفرص. لماذا يجب أن يكون لدي حساب على موقع LinkedIn ؟ 1. لإبراز شخصيتك المهنية:إن قام أحد عملائك بالبحث عنك على الإنترنت سيظهر حساب LinkedIn أول النتائج، مما يجعلك تتحكم في أول إنطباع يأخذه عملائك عنك.
2. لكي تبقى دائماً متصل مع زملائك في العمل وأصدقائك: بانضمامك إلى شبكة LinkedIn ستبقى دائماً مطلع على كل جديد يحدث في عالم الأعمال من إنشاء مشاريع وفرص عمل جديدة. 3. إيجاد الخبراء والأفكار في مجال عملك:  يمكنك أن تجد كل ما تحتاجه من خلال موقع LinkedIn أن تتواصل مع الخبراء الموثوق بهم في مجال عملك، لأن الموقع يجعلك قادر على إيجاد أي شيء تريده سواء البحث بتحديد الاسم أو الوظيفة أو الموقع الجغرافي أو الشركة أو أي كلمة متعلقة بما تبحث عنه.  4. اقتناص مزيد من الفرص:إن كنت تبحث عن وظيفة أو جذب عملاء جدد أو حتى كنت ترغب في إثبات تواجداً قوياً على مستوى المهني، كل ذلك يمكنك أن تحققه من خلال موقع LinkedIn لأنه يساعدك على اكتشاف فرص عمل تتناسب معك كما يمكنك من توسيع نطاق أعمالك من خلال جذب عملاء جدد. انتظرونا لمعرفة كل ما هو جديد ومفيد للمهندس في حياته العملية

Unknown

أكمل القراءة

شرح تفصيلي لدائرة ATS مع الصورة والمخططات

شرح تفصيلي لدائرة ATS مع الصورة والمخططات

نقدم لكم اليوم شرح بالتفصيل دائرة تحكم  ATS
ATS هى اختصار Automatic transfer switch اى مفتاح التحويل الاوتوماتيكى
اهمية لوحة ATS
تستخدم لوحة ATS للتحويل الاوتوماتيكى بين التغذية بالكهرباء العمومية و التغذية من
المولدات الديزل او البنزين

و عادة تستخدم مع المولدات ذات الخرج ثلاثى الطول three phase generator و لكن بعمل بعض التعديلات على اللوحة .. يمكن استخدامها فى المولدات احادية الطور single phase generator و التى تستخدم عادة مع المبانى السكنية او المحلات التجارية خاصة الكبيره
كيفية عمل لوحة ATS
يوجد فى اللوحة اختياران two modes of operation اما manual او automatic و يتم التحويل بينهما بواسطة مفتاح selector
 manual
اى يمكن للمستخدم التحويل بين مصدرى التغذية يدويا عن طريق اربع مفاتيح push buttons مفتاحان تشغيل احدهما للمحول و الاخر للتيار العمومى و ايضا مفتاحان ايقاف احدهما للمحول و الاخر للتيار العمومى و يمكن بدلا من استخدام مفاتيح push buttons يمكن استخدام selector بثلاث درجات درجة تشغل مصدر التيار العمومى و اخرى تشغل تيار المولد و درجة تفصل التغذية للمصدرين
automatic
اى يتم التحويل اوتوماتيكيا و تكون اولوية التشغيل للكهرباء العمومية ( شئ منطقى )
اى عند وجود التيار العمومى و انتظامه ( خد بال حضرتك من انتظامه ده عشان ها تفيدنا فى تصميم دائرة التحكم ) يتم توصيل الحمل بالتيار العمومى .. و عند انقطاع التيار العمومى او عدم انتظامه يتم التحويل الى المولد بعد مدة معينة و عند رجوع التيار العمومى . يتم التحويل اليه ايضا بعد مدة معينة و يتم اطفاء المولد اوتوماتيكيا
لاحظ انه يتم تشغيل المولد و اطفاءه اوتوماتيكيا
مكونات دائرة التحكم ATS
عدد 2 كونتاكتور من نفس النوع و التيار لمصدرى التغذية و حماية ميكانيكية يمكن تركيبها عليهم
عدد قاطع MCCB لحماية الحمل
عدد ثلاثة timers من النوع on delay و تكون مجهزة لامكانية العمل طوال الوقت
عدد 1 جهاز over and under voltage relay و اخر phase sequence and failure relay
عدد 1 شاحن بطارية اوتوماتيكى لشحن البطارية و يجب ان يكون تيار شحنه مناسب للبطارية و يكون به حماية من زيادة التيار
عدد 2 ريلاى
اربع لمبات اشارة اثنان لونهم اخضر و اثنان لونهم احمر
مفتاح selector بثلاث اوضاع للتبديل بين وضعى manual و automatic
مفتاحان من النوع NC push buttons و مفتاحان من النوع NO push buttons
توجد ايضا بعض المكونات الاضافية سيتم ذكرها
دائرة القوى للوحة ATS
و المقصود بها دائرة توصيل الكونتاكتوران بالحمل

نلاحظ وجود كونتاكتوران
الكونتاكتور Km و هو المسئول عن توصيل التيار العمومى للحمل
الكونتاكتور Kg و هو المسئول عن توصيل تيار المولد الاحتياطى generator بالحمل
لاحظ انه لا يجب ان يعمل الكونتاكتوران معا لان المصدرين ليس بينهم اى تزامن synchronization مما يؤدى لحدوث تيار الى المولد و بالطبع احتراقه ... لذلك يكون هناك حماية كهربية و اخرى ميكانيكية بينهم كما سنرى بالتفصيل
نلاحظ توصيل جهاز O-U Voltage اى over and under voltage relay توازى مع خرج المولد الكهربى و مهمته التأكد من قيمة فرق الجهد الخارجة من المولد ... انظر رابط شرح كامل لجهاز over and under voltage protective relay
نلاحظ ايضا توصيل جهاز Ph-S Relay اى phase sequence and failure relay و مهمته التأكد من وجود التيار الكهربى العمومى و انتظام ترتيبه و هذا الجهاز عندما يجد وجود مشكلة فى التغذية من المصدر العمومى .. يعطى اشارة للتحويل الى تيار المولد كما سنرى فى دائرة التحكم
انظر رابط شرح جهاز phase sequence and failure protective relay
يتم توصيل قاطع رئيسى MCCB اى molded case circuit breaker قبل الدخول للحمل و مهمته حماية الحمل من التيار الزائد او تيار short circuit و ذلك فى حالة التغذيتين من المولد او من التيار العمومى

دائرة التحكم ATS
شرح كيفية عمل دائرة ATS
الدائرة منقسمة الى جزئين
الجزء الاول
يكون مصدر التيار به فى التيار العمومى و توجد مفتاح اوتوماتيك MCB مهمته حماية هذا الجزء من تيار short circuit و من زيادة التيار

الجزء الثانى
يكون مصدر التيار به تيار المولد و ايضا يوجد مفتاح اوتوماتيك MCB للحماية

المفتاح S1 هو selector بثلاث وضعيات وضع 1 و يؤدى الى التحويل الاوتوماتيكى
و الوضع 2 و يؤدى الى التشغيل و الفصل يدويا كما وضحنا
و الوضع الاوسط يؤدى الى فصل التغذية عن المصدرين

اولا : العمل على وضعية automatic اى يكون selector S1 على وضع 1

بفرض التيار العمومى يعمل نجد ان النقطة المفتوحة ph-s relay الخاصة بجهاز phase sequence and failure relay تكون مغلقة
عند انقطاع التيار العمومى او حدوث مشكلة به .. يعود النقطة ph-s relay الى وضعها الطبيعى اى مفتوحة فتفصل ملف relay المسمى k1
فيقوم هذا الريلاى بفصل التغذية عن الكونتاكتور Km اى بفصل تغذية التيار العمومى و ايضا يفصل التيماران T1 و T2 فترجع نقاطهم الى اصلها
فترجع نقاطه الى اصلها وفى نفس اللحظة يقوم بتشغيل المولد ( و لكن لا يتم ادخال تغذية المولد لحظيا بل بعد مدة محددة بتيمارات )
دائرة تشغيل المولد generator
معلش ركز معايا فى الجزء ده ... بعد عمل المولد طبعا مش اول ما يشتغل ها يخرج جهد منتظم بالضبط .. فا بعد كام ثانية و عند انتظام الجهد الخارج من المولد .. يقوم جهاز O-U Voltage اى over and under voltage relay بغلق نقطته المفتوحة الموصلة مع ملف relay اسمه K2 فيعمل الريلى و يقوم بغلق نقطته المفتوحة K2 المتصلة بالمفتاح selector S1 الذى يكون على وضع 1 ( اى اوتوماتيك ) لذلك سيعمل ملف التيامر T3 و بعد مرور الزمن المضبوط عليه هذا التايمر ( حوالى 10 ثوانى و تعتمد على قدرة المولد و نوعه و ايضا على قدرة الحمل ) سيقوم بغلق نقطته المفتوحة T3 و سيقوم بتشغيل ملف الكونتاكتور Kg و يتم ادخال المولد و تغذية الحمل به
نلاحظ ايضا عند عمل الريلاى K2 سيقوم بأضاءة لمبة بيان خضراء تدل على عمل المولد
عند رجوع التيار العمومى و انتظامه .. سيقوم جهاز phase sequence and failure relay بغلق نقطته المفتوحة و تشغيل ملف الريلاى K1 يقوم هذا الريلاى بالتالى
يفتح نقطته المغلقة المتصلة بأطراف تشغيل المولد .. فيقوم بغلقه
يغلق نقطته المتصلة مع مفتاح selector S1 ( الذى يكون على وضع 1 ) فيشغل التيماران T1 و T2
التايمر T1 يكون مضبوط على زمن اقل من T2
يقوم التيامر T1 بعد انقضاء الزمن المضبوط عليه بفصل كونتاكتور Kg اى بفصل تغذية
المولد

و يقوم التيامر T2 بعد انقضاء الزمن المضبوط عليه بتشغيل ملف الكونتاكتور Km و بالتالى ادخال تغذية التيار العمومية
ايضا لاحظ انه يقوم بأضاءه اللمبة الخضراء التى تدل على تشغيل التيار العمومى
كيفية شحن بطارية المولد اوتوماتيكيا
عند عمل التيار العمومى .. يقوم شاحن البطارية بشحن بطارية المولد ( و هذا الشاحن يقوم بتحويل التيار المتردد 220 فولت 50 هرتز الى تيار مستمر 12 فولت او 24 فولت حسب نوع البطارية )
عند عمل المولد .. يكون ملف الريلاى K2 فى وضع تشغيل و يقوم بفتح نقطته K2 المتصلة مع الشاحن اى يقوم بفصل عملية الشحن
وضع العمل اليدوى manual فى لوحة ATS

و هنا نجعل وضع ال selector على 2
هنا يتم الغاء عمل التايمرات
يتم تشغيل التيار العمومى عن طريق المفتاح S2 و فصله عن طريق المفتاح S3
و يتم تشغيل تيار المولد الاحتياطى عن طريق المفتاح S4 و فصله عن طريق المفتاح S5
و نلاحظ انه عند وجود مشكلة فى خرج المولد .. لا يمكن تشغيله يدويا
و ايضا عند وجود مشكلة فى التيار العمومى او عدم تواجده .. لا يمكن تشغيله ايضا و يضمن ذلك الريليهات

ملاحظات :

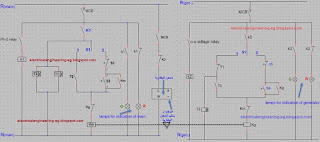

لاحظ ان فيه حماية كهربية و ميكانيكية تمنع عمل كونتاكتور المولد مع كونتاكتور التيار العمومى
رابط شرح كامل لاداة الحماية الميكانيكية
فى هذه الدائرة .. يجب اختيار جميع العناصر من كونتاكتورات و ريليهات و timers ان تكون تعمل على تيار متردد جهد 220 فولت و تردد 50 هرتز

شكل الدائرة بعد التركيب من الداخل يكون مشابه لهذا الشكل ( مش نفس الدائرة
اللى تم شرحها بس مشابه لها )
ونوعكم بمزيد من الشروحات والتفصيلية لكل الدوائر الكهربية والتصميمات الهندسية
